在銷子的一端有一個小圓孔，安裝時插入保險卡，以防止銷子脫落。銷子頂端有一凹槽，方向與小圓孔方向一致，貝雷鋼橋安裝時使凹槽與上、下弦桿平行，以使保險卡順利插入銷子孔內。設置加強弦桿的目的，在于提高桁架的抗彎能力，充分發揮桁架腹桿的抗剪作用。

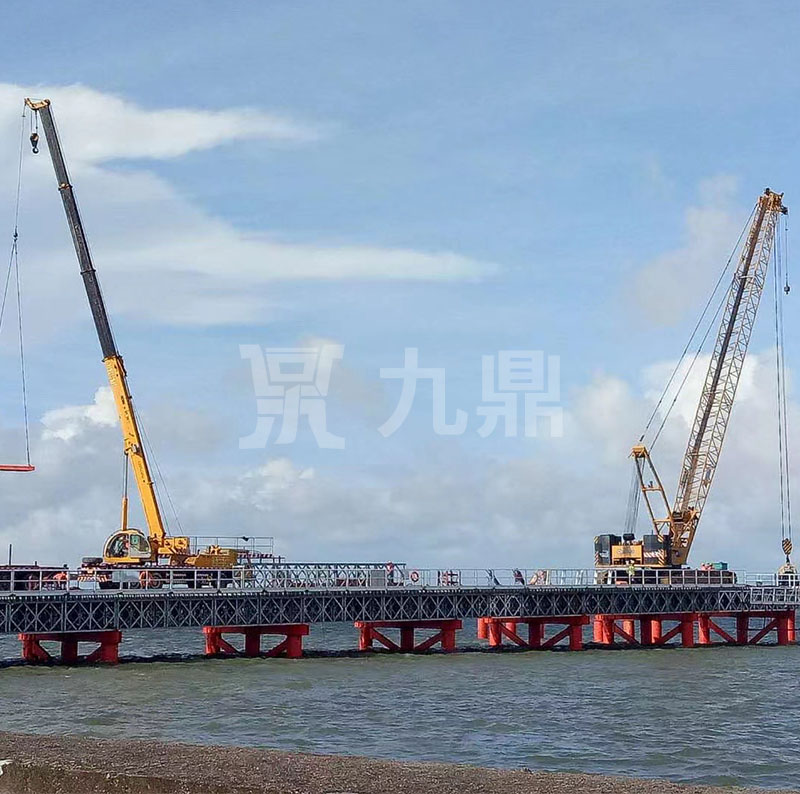

貝雷架是形成一定單元的鋼架，可以用它拼接組裝成很多構件貝雷架在地面上按設計片數拼裝，并分組聯結好。在工字鋼橫梁上按設計間距，將各組貝雷架的位置用油漆標好。吊車將連接好的貝雷架按中間后兩邊的順序吊裝到位，并用自制u型卡將貝雷架固定在橫梁上。
弦桿螺栓孔用于拼裝雙層或加強鋼橋時，將桁架螺栓或弦桿螺栓插入弦桿螺栓孔內，使雙層桁架或桁架與加強弦桿連接起來；支撐架孔用來安裝支撐架，當桁架用作主梁時，用中間兩個孔，用作橋腳時，用端部兩個孔，以加強兩排桁架間的聯系，風構孔用于連接抗風拉桿；
端豎桿上的支撐架孔，用于安裝支撐架、斜撐和聯板，橫梁夾具孔用于安裝橫梁夾具。下弦桿上設有橫梁墊板，墊板上有栓釘，用于限定橫梁的位置。支撐桿端部有一個凸頭，安裝時將支撐桿凸頭扣入橫梁墊板凹槽內，懸梁的一端勾在框架豎桿的長方孔上。
